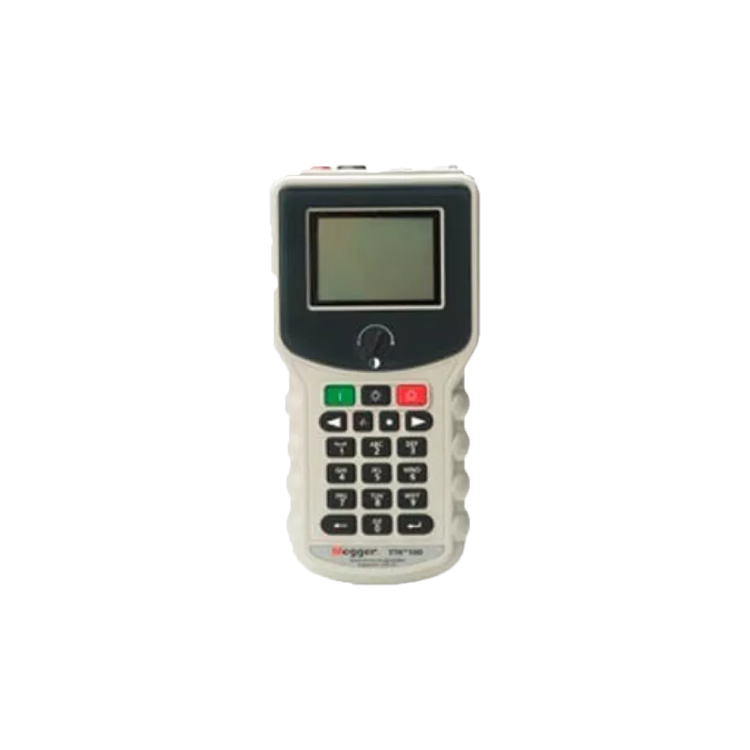

美國MEGGERTTR100-1手持式變壓器匝數比測試儀
| 品 牌： |
美國MEGGER |
| 價格電議,您可以向供應商詢價得到該產品價格 |
|
| 所 在 地： |
北京豐臺區 |
| 更新日期： |
2025-05-09 |
| | 品牌：美國MEGGER | | 電源類型：可充電鎳氫電池組，3.6 V 直流，3800 mAh | | 電池續航：15 小時現場操作時間 | |
| | 充電器輸入電壓：100 - 250 V 交流 | | 勵磁電流范圍：0 至 100mA，4 位分辨率 | | 電池續航：15 小時現場操作時間 | |
美國MEGGER TTR100-1手持式變壓器匝數比測試儀，本產品是一款手持式、堅固、重量輕和以電池供電的儀器，它補充了Megger現有的變壓器測試產品�，F(xiàn)在熱賣中，如需購買，可通過愛儀器的客服熱線聯系我們！
TTR100-1手持式變壓器匝數比測試儀簡介：
•Megger提供新型的TTR系列TTR100-1，是一款手持式、堅固、重量輕和以電池供電的儀器，它補充了Megger現有的變壓器測試產品。
•TTR100-1同時也提供了更多功能例如繞組電阻、極性和相角測量，當不需要這些功能時可以把它們關掉。
•TTR100-1更高可測量匝數比為20000:1，TTR100提供更高的匝數比準確度為0.1%。
•TTR100-1還有獨特的軟件功能。
•測試部門或質保部門使用TTR100-1在變壓器生產過程中進行結果測試及校準，這情況下使用TTR100-1可改善例如質保測試的效率及更有效地收集和儲存大量數據，數據可下載至計算機電子表格或數據庫程序。
TTR100-1手持式變壓器匝數比測試儀特點：
•可測試匝數比、相位位移、勵磁電流、向量組、繞組電阻和極性
•全自動、快速、易于使用、手持式、堅固、重量輕
•電池供電，配合省電和關機功能
•字母數字鍵盤
•RS232數據傳輸和打印
•儲存200個測試結果，100個用戶定義的變壓器測試設置
產品規格
| 項目 |
詳情 |
| 電源類型 |
可充電鎳氫電池組，3.6 V 直流，3800 mAh |
| 電池續航 |
*長 15 小時現場操作時間 |
| 充電器輸入電壓 |
100 - 250 V 交流，50/60 Hz ±2 Hz；充電時設備可正常運行，充電時間約 3 小時 |
| 勵磁電壓 |
測試配電或電力變壓器以及 PT 時為 8V rms；測試 CT 時為 1.5V ac RMS 或 8V ac RMS |
| 測試頻率 |
內部生成 55Hz，適用于 50/60Hz 測試 |
| 勵磁電流范圍 |
0 至 100mA，4 位分辨率 |
| 變比范圍 |
8V ac：0.8 至 20,000，5 位分辨率（用于變壓器和 PT 測試）；1.5V ac：5.0 至 2200，5 位分辨率（用于 CT 測試） |
| 相位偏差范圍 |
±90º，分鐘顯示*到 1 位小數，度顯示*到 2 位小數，百分度顯示*到 2 位小數 |
| 繞組電阻范圍 |
0 至 2000 Ω，4 位分辨率 |
| 變壓器向量組 |
1PH0 或 1PH6 |
| 變壓器極性 |
加極性或減極性 |
| 電流精度 |
±5% 讀數 ±0.5mA |
| 相位偏差精度 |
±5 分鐘 |
| 變比精度 * |
0.8 至 4,000 時，±0.20%；4,001 至 10,000 時，±0.25%；10,001 至 20,000 時，±0.30%；* 勵磁電流值不大于預設值時 |
| 繞組電阻精度 |
10 Ω 至 2000 Ω 范圍：±(10% 的讀數 + 1 位數字)；10 mΩ 至 9.99 Ω 范圍：±(10% ±1 mΩ)；0.1 mΩ 至 9.99 mΩ 范圍：±(10% ±0.5 mΩ) |
| PC 接口 |
RS232C 端口，9 針，57.6 Kbaud |
| 顯示屏 |
全圖形 LCD 模塊，寬溫度范圍，128 x 64 點陣（21 個字符 ×8 行） |
| 測試結果存儲 |
內部非易失性存儲器，可存儲多達 200 組單相測量和計算的變比、勵磁電流、相位、變比誤差、繞組電阻、極性、向量組，以及標題信息（公司、變電站、變壓器制造商、變壓器額定值、儀器序列號、溫度、相對濕度和操作人員姓名）；此外，還可存儲多達 100 個用戶自定義的變壓器設置 |
| 計算機軟件 |
包含 ComLink 軟件，用于將數據下載到 PC、存儲到數據庫并打印報告 |
| 測試線 |
標配一套 6 英尺（1.8 米）長的單相測試線 |
| 變壓器繞組相位關系標準 |
ANSI C57.12.70 - 1978；CEI/IEC 76 - 1:1993 和 Publication 616:1978；AS - 2374，Part 4 - 1982（澳大利亞標準） |
| 安全 / EMC / 振動 |
符合 IEC - 1010 - 1、CE 和 ASTM D999.75 標準要求 |
| 溫度范圍 |
工作溫度：-4ºF 至 131ºF（-20ºC 至 55ºC）；存儲溫度：-58ºF 至 140ºF（-50ºC 至 60ºC） |
| 相對濕度 |
工作濕度：0 至 90% 無冷凝；存儲濕度：0 至 95% 無冷凝 |
| 保護裝置 |
高壓側短路繼電器、瞬態電壓抑制器和氣體浪涌電壓保護器 |
| 測量時間 |
測試單相配電變壓器需 8 至 20 秒 |
| 測量方法 |
符合 ANSI/IEEE C57.12.90 和 IEC 600076.1 (2000) 標準 |
| 尺寸 |
9.5（高）x 4.5（寬）x 1.875（深）英寸（241（高）x 115（寬）x 48（深）mm） |
| 重量 |
約 3.3 磅（1.5 千克），僅儀器重量，不含測試線 |
| 防護儀器攜帶箱 |
氯丁橡膠材質，帶背帶和可附加的袋子，用于放置通用充電器和 6 英尺（1.8 米）測試線（單相連接，H 繞組兩根線，帶分接的次級繞組三根線） |
