西班牙Merytronic Ariadna IC2G低壓帶電電纜識別器，可在配電網中快速、輕松且準確地定位和追蹤各類線路，包括帶電電纜、斷電電纜、低壓（LV）、中壓（MV）和高壓（HV）線路，以及金屬和非金屬管道 �，F(xiàn)在熱賣中，如需購買，可通過愛儀器的客服熱線聯系我們！
產品描述

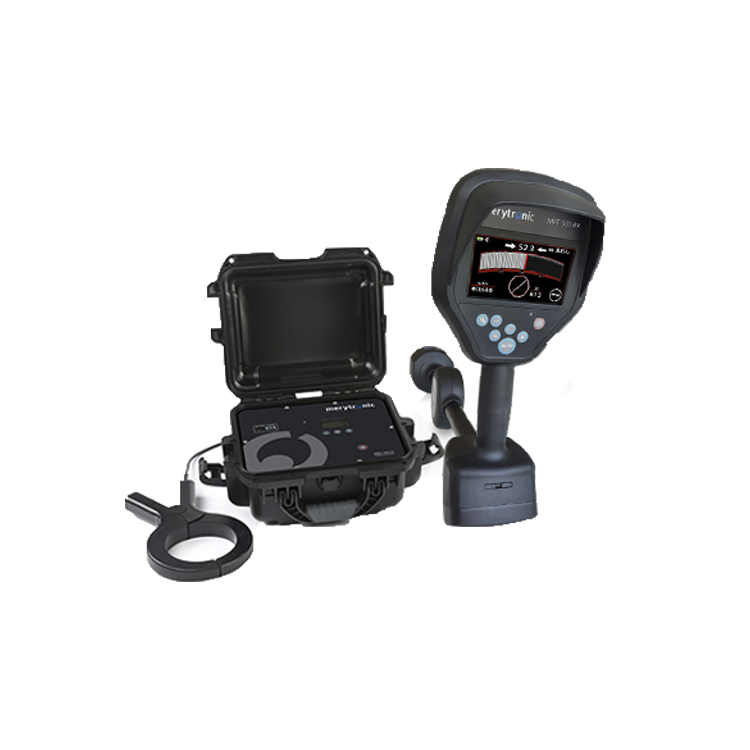

MRT-500 地下電纜和管道定位儀可在配電網中快速、輕松且準確地定位和追蹤各類線路，包括帶電電纜、斷電電纜、低壓（LV）、中壓（MV）和高壓（HV）線路，以及金屬和非金屬管道 。它專為公用事業公司追蹤配電網中的地下線路及管道而設計，還能與由 Ariadna Grid 開發的 GridGIS Map Creator 應用程序兼容，用于繪制電纜網絡地圖 。
主要功能
多傳感器接收器：配備 5 個傳感器，布局合理。
指示功能：具備電纜 / 管道的視覺和聲音指示。
深度和電流測量：可測量深度和電流幅度，深度測量精度在 2 米內誤差為 3%，10 米內誤差小于 5% 。
頻率檢測：能檢測 4 種主動頻率和 2 種被動頻率。
探測深度：*大探測深度達 10 米（可在工廠配置更高深度）。
長續航：設備運行時間大于 20 小時。
可調節功率發射器：發射器功率為 10W，用戶可調節。
長距離工作：有效工作長度超過 10 公里。
內置可充電電池：發射器和接收器均內置可充電電池。
高級功能（可選）
電纜網絡繪圖應用：使用 GridGIS Map Creator 應用程序繪制電纜網絡地圖。
非金屬管道探頭追蹤檢測：能夠追蹤和檢測非金屬管道中的探頭。
MRT-500 發射器（TX）
MRT-500 發射器具備多種連接和頻率注入方式，適用性強：
鱷魚夾直接連接：適用于斷電的電纜、通信電纜、金屬水管和煤氣管等 。它能測量回路阻抗，有助于為不同情況選擇*佳工作頻率。
感應夾連接：可用于帶電或斷電的中低壓電纜、通信電纜等 。
內置天線感應：當用戶無法接觸到電纜或不知道電纜位置時，可通過地面使用內置天線進行感應 。
MRT-500 接收器（RX）
高對比度顯示屏：采用高對比度 TFT LCD 顯示屏，易于直觀解讀信息，還有特殊指示標識輔助電纜定位和路徑追蹤。
頻率檢測：能檢測 MRT-500 TX 發送的不同主動 / 被動頻率。
操作簡便：內置天線配置結合數字處理算法，可自動計算目標位置。
直觀操作：大屏幕顯示多種操作模式和參數，便于直觀追蹤。
深度連續測量：能實時高精度自動測量電纜或管道的深度。
聲音提示：通過內部揚聲器或 3.5 毫米插孔連接的耳機（耳機不包含）發出聲音警報，指示地下電纜或管道的位置 。
MRT-500 配件
帶電電纜配件
帶電電纜連接器：用于直接連接帶電電纜，*大輸入電壓為 480V，僅適用于 CI-Tx SW V13 及更高版本 。
斷電電纜配件
多相連接套件：可將三相連接到地。
接地延長套件：用于接地連接，長度為 10 米。
金屬管道配件
釹磁鐵：可快速直接連接到管道。
接地延長套件：用于接地連接，長度為 10 米。
非金屬管道配件
電纜導向器：有不同長度，適用于導電或非導電電纜。
探頭：有不同直徑，工作頻率為 8kHz 和 32kHz。
產品規格
| MRT-500 TX |
詳情 |
MRT-500 RX |
詳情 |
| 尺寸 |
315x255x150 mm |
尺寸 |
790x370x160 mm |
| 重量 |
2.5 kg |
重量 |
2.2 Kg |
| 防護等級 |
IP65，640 Hz |
防護等級 |
IP54，640 Hz |
| 主動信號頻率 |
8 kHz、32 kHz、CPS |
主動信號頻率 |
8 kHz、32 kHz、CPS、50/60 Hz |
| - |
- |
被動信號頻率 |
8/33 kHz（探頭）、14/27 kHz（無線電） |
| *大輸出功率 |
10W |
- |
- |
| *大輸出電流 |
500mA |
- |
- |
| 工作溫度 |
-20 / + 60ºC |
工作溫度 |
-20 / + 60ºC |
| 可充電內部電池 |
7.4 V 7.8Ah 鋰離子電池 |
可充電內部電池 |
7.4 V 7.8Ah 鋰離子電池 |
| 電池電源輸入 |
100 - 240Vac，50/60Hz，0.55A |
電池電源輸入 |
100 - 240Vac，50/60Hz，0.3A |
| 電池電源輸出 |
12VDC 2A |
電池電源輸出 |
12VDC 2A |
| - |
- |
內置揚聲器 |
有（用于聲音指示） |
| - |
- |
耳機輸出 |
3.5mm 插孔 |
| 安全標準 |
IEC 61010 - 1:2011 / UNE - EN 61010 - 1:2011 |
安全標準 |
IEC 61010 - 1:2011 / UNE - EN 61010 - 1:2011 |
| EMC 標準 |
IEC 61326 - 1:2012/ UNE EN 61326 - 1:2013 |
EMC 標準 |
IEC 61000 - 4 - 2、IEC 61000 - 4 - 3、IEC 61000 - 4 - 4、IEC 61000 - 4 - 5、IEC 61000 - 4 - 6、IEC 61000 - 4 - 8、IEC 61000 - 4 - 11 |
